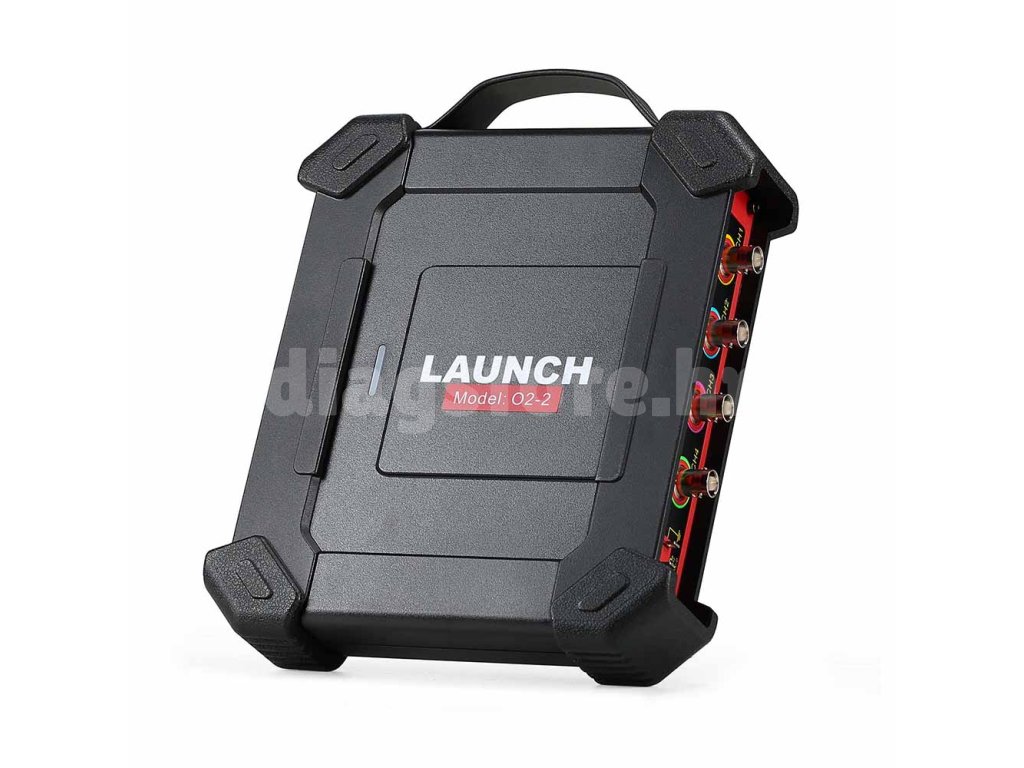

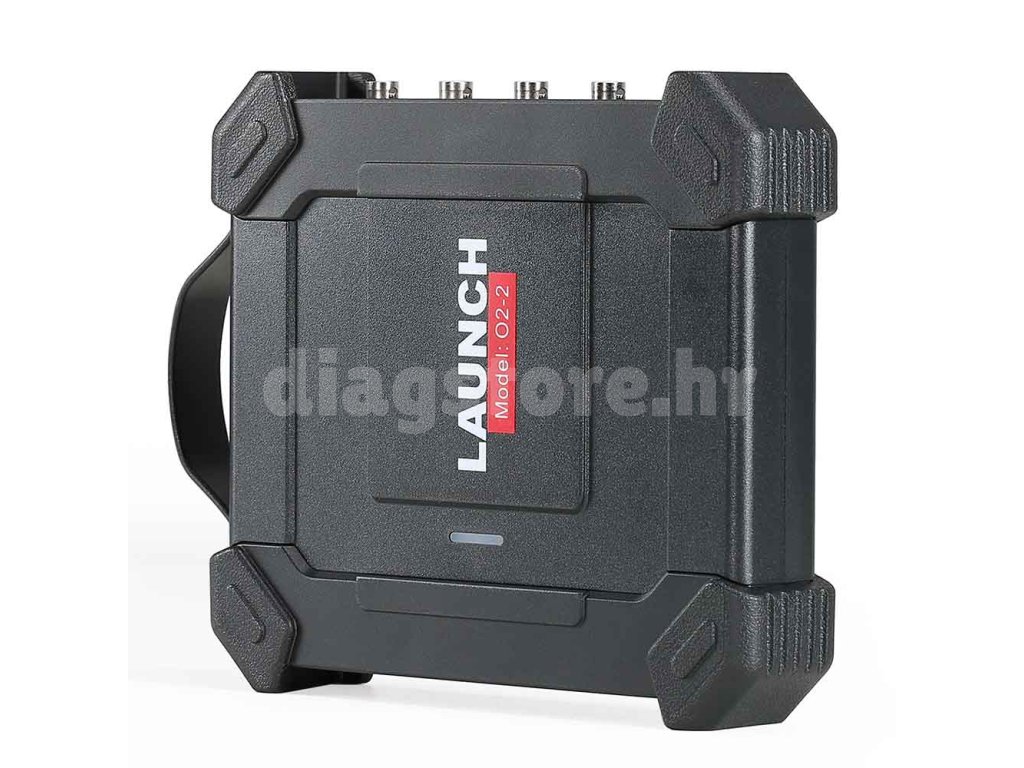

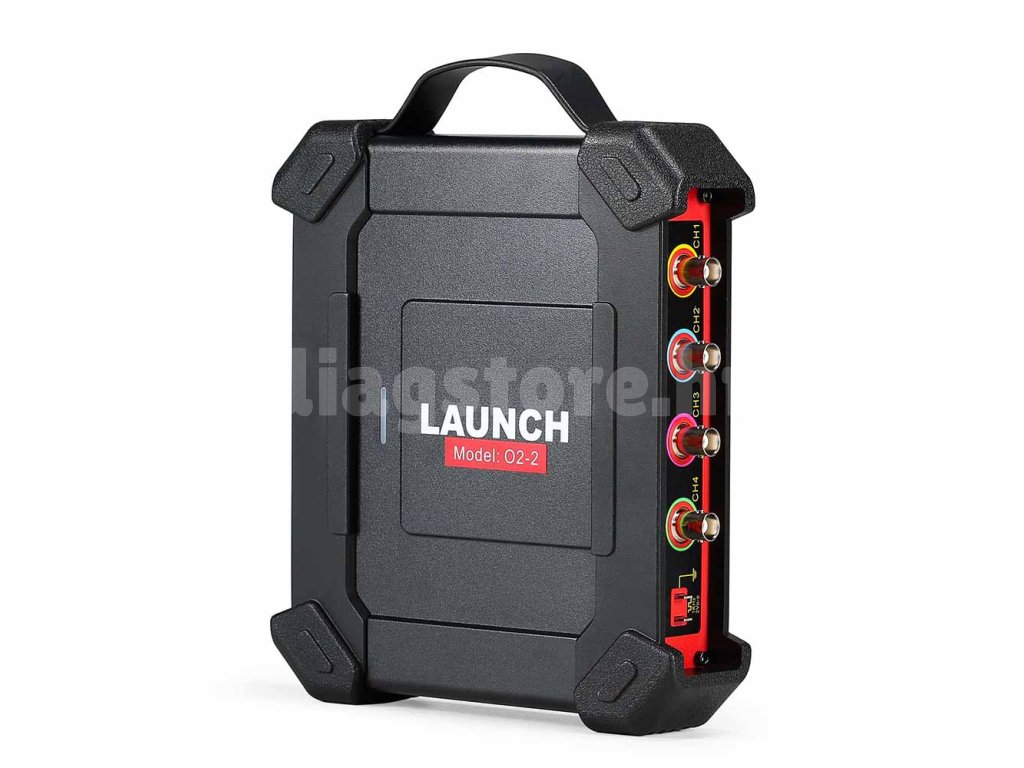

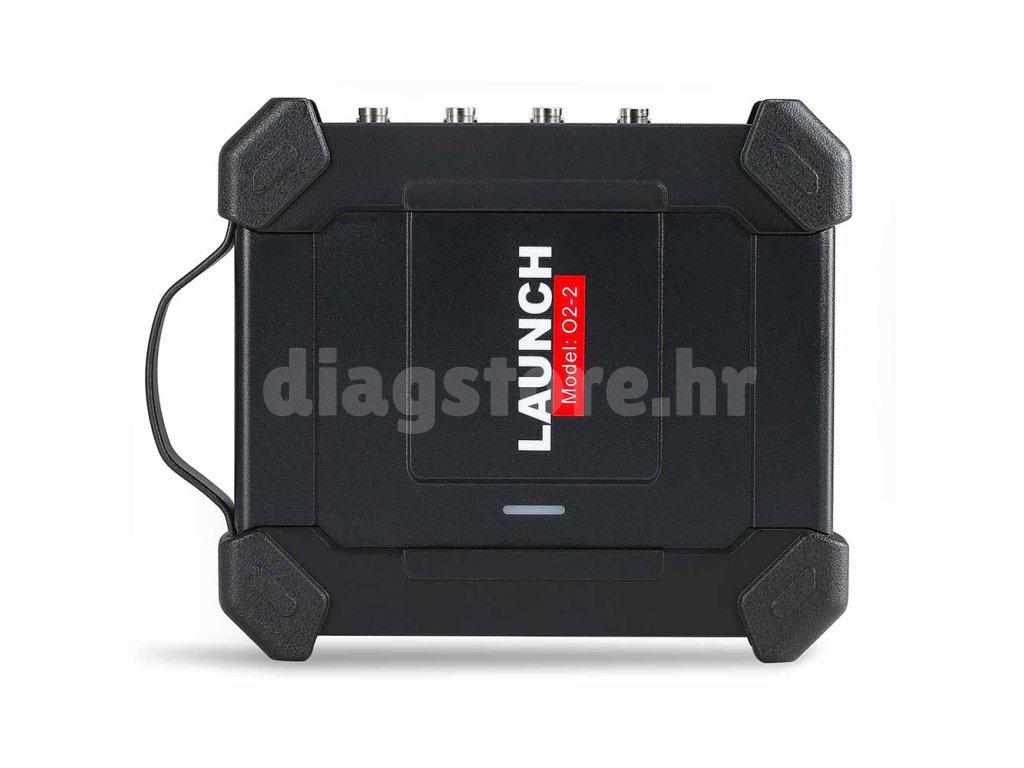

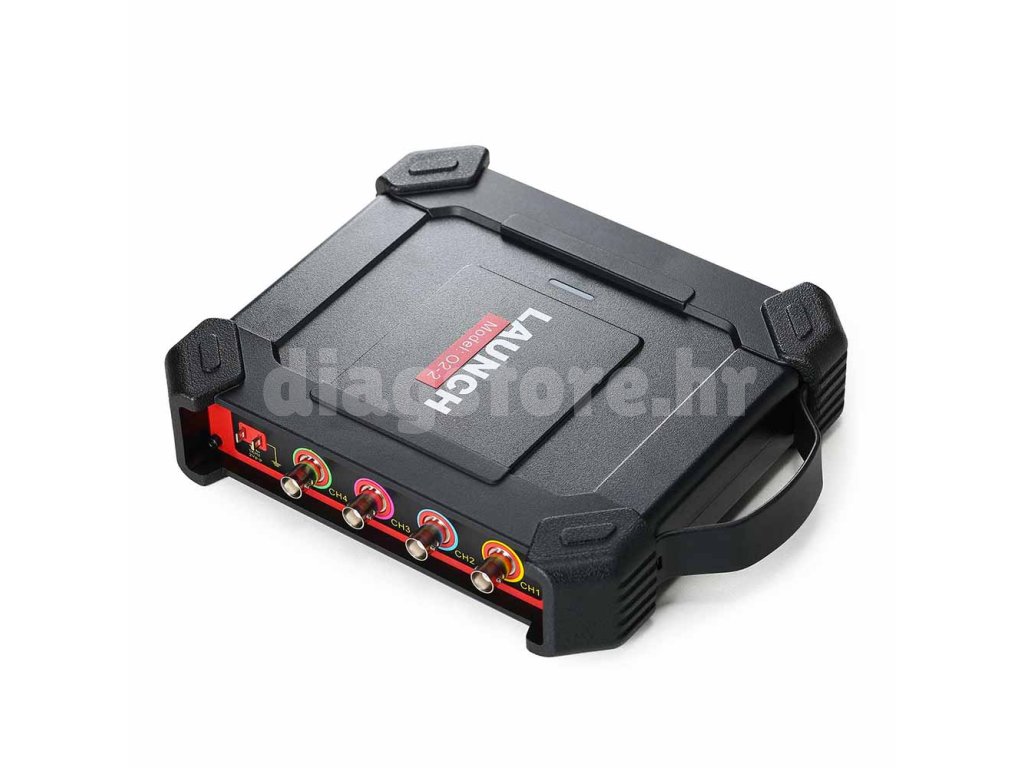

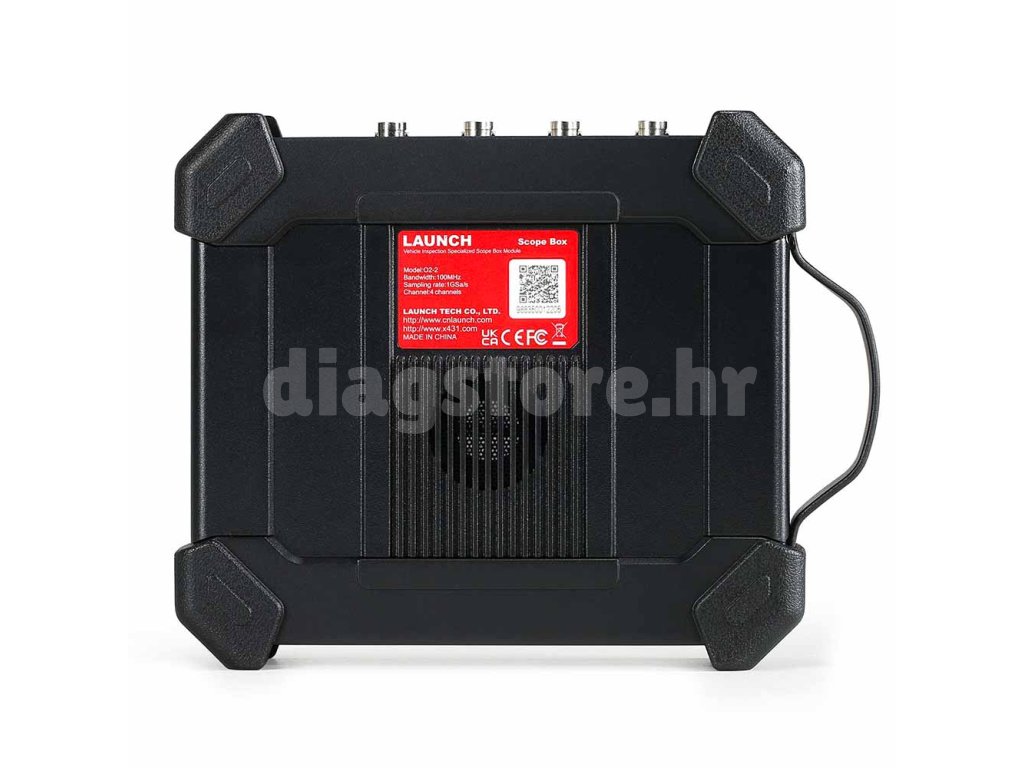

Lansirajte O2-2 osciloskop 4 kanala
Code: 2598Product detailed description
Launch O2-2 Scope Box je svestran i jednostavan dodatni modul koji može otkriti kvarove visoke razine na raznim električnim komponentama, kao što su senzori, aktuatori i strujni krugovi. Integracijom s alatima za skeniranje serije X-431 putem aplikacije O2-2, omogućuje radionici i tehničaru proširenje funkcionalnosti alata za skeniranje.
Kompatibilan s mnogim Launch dijagnostičkim alatima kao što su X431 PAD VII, PRO 5, APEX, V+, IMMO Elite, IMMO Plus, DYNO, PROS V5.0, PROS ELITE.
Glavne prednosti O2-2 Scope Boxa
- Mogućnost snimanja i reprodukcije podataka valnog oblika visoke rezolucije za buduću analizu
- Odabir brzine prikaza valnog oblika za brzu analizu
- Biblioteka unaprijed određenih signala valnog oblika, ugrađena memorija
- Registracija i pohrana testiranih signala za kasniju analizu i rješavanje problema
- Automatsko podešavanje svih signala dijagrama na sva 4 kanala
- Odvojeno uzemljenje svakog kanala kako bi se smanjilo izobličenje testnih signala
- Visokokvalitetni BNC konektori
- Kompletan set adaptera za sustave paljenja, senzore, konektore i ostali pribor
- Višestruki automobilski testovi uključuju krugove, senzore, aktuatore, testove paljenja i više
- Pristup 23 načina automatskih mjerenja koji se prikazuju na jednom zaslonu za jednostavno prebacivanje
- Koristite značajku zumiranja za pregled preciznih detalja
- Prilagodljive osobne postavke sustava koje mogu spremiti kao konfiguracijske datoteke za pregled
- Uvećava matematičke operacije valnih oblika, kao što su zbrajanje, oduzimanje, množenje i FFT funkcija za analizu valnih oblika visoke razine
Parametri
| Kanali | 4 |
| Propusnost | 100MHz |
| Vrijeme porasta | ≤3,5ns |
| Maksimalna brzina uzorkovanja | 1 Gbps |
| Ulazni otpor | 1 MΩ±1,5% |
| Dubina pohrane | 10 M |
| Broj bitova uzorkovanja | 8 bita |
| Vertikalna točnost | 3% |
| Vertikalni prijenosnik | 5mV~10V |
| Invertirajući | Podržava |
| Spojeni kanali | DC, AC |
| Vremenski prijenosnik | 1ns-1ks |
| Točnost vremenske baze | 20ppm |
| Način uzorkovanja | Normalni |
| CANBus dekodiranje | CAN, LIN |
| Okidač Tip | Rub, širina impulsa |
| Način okidanja | Normalni, automatski i jednostruki niz |
| Spojka okidanja | DC, odbacivanje šuma |
| Matematika | Dvostruki valni FFT |
| Prikaz | YT, zumiranje, rotacija |
| Način rotacije | 200ms/div - 1000s/div |
| Automatska konfiguracija | Podrška |
| Automatsko mjerenje | 23 |
| Kursor | Horizontalni kursor, Vertikalni kursor |
| Napajanje putem | USB priključka, DC IN priključka |
| Način prijenosa podataka | USB |
| Opcije konfiguracije vozila | Krugovi, senzori, aktuatori, paljenje |
| Radna temperatura | 0℃ - 50℃ |
| Napajanje Raspon napajanja | USB: 5V/1A DC: 12V/24V |
| Kompatibilnost | Jedna aplikacija može biti kompatibilna s više rezolucija tableta |
| Višestruki dodirni pokreti | Podržava dodir u 2 točke, valni oblik se može zumirati vertikalno ili horizontalno |
| Nadogradnja firmwarea | Podržava online nadogradnju |
| Okidač | Može se normalno koristiti tijekom normalnog čekanja okidača. |
| Demo funkcija | Da |
| Podijeljeni zaslon | Da |
| Frekvencija uzorkovanja | Jedan kanal 1G/s, 2 kanala 500M/s, više kanala 250M/s |
| Vrijeme početka | oko 16s |
| Potrošnja energije | oko 7,5 W |
Sadržaj paketa
- Kutija za Launch O2-2 osciloskopa
- HT 30 ispitne linije (4 kom)
- HT25 sekundarna linija za detekciju paljenja
- kabel za spajanje baterije
- USB kabel
- HT201 atenuator (2 kom)
- igle za probijanje (20 kom)
- sonde za multimetar (2 para)
- krokodil štipaljke (2 para)
- 4 ženske sonde u boji (5 kom)
- osigurači 5x20 mm (4 kom)
- glava vijka (2 kom)
- upute za uporabu
