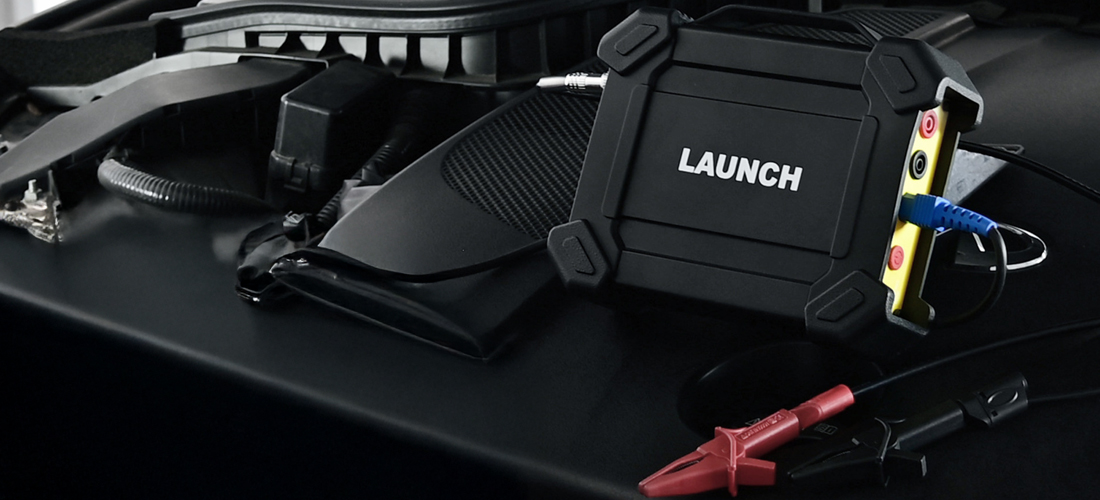

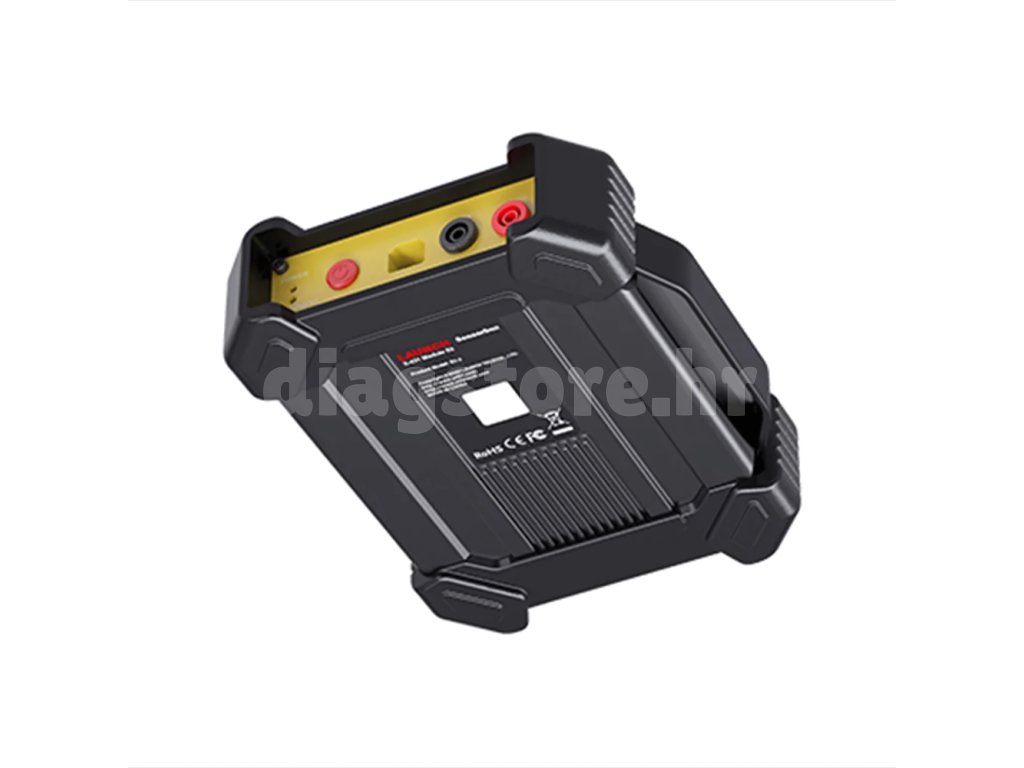

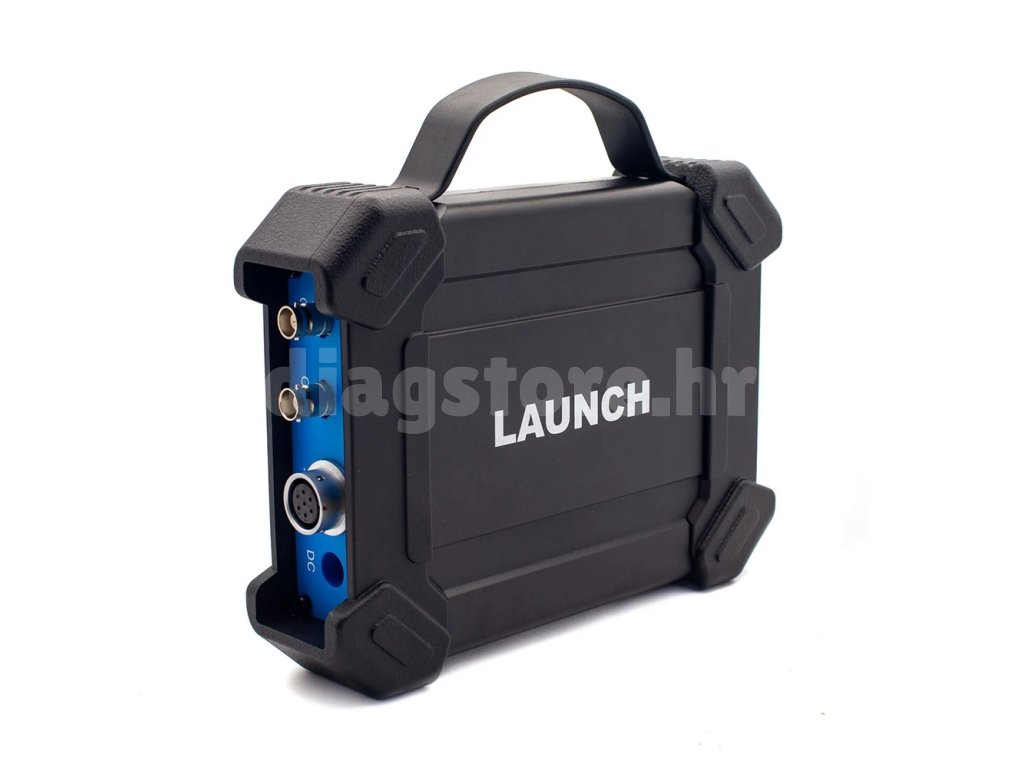

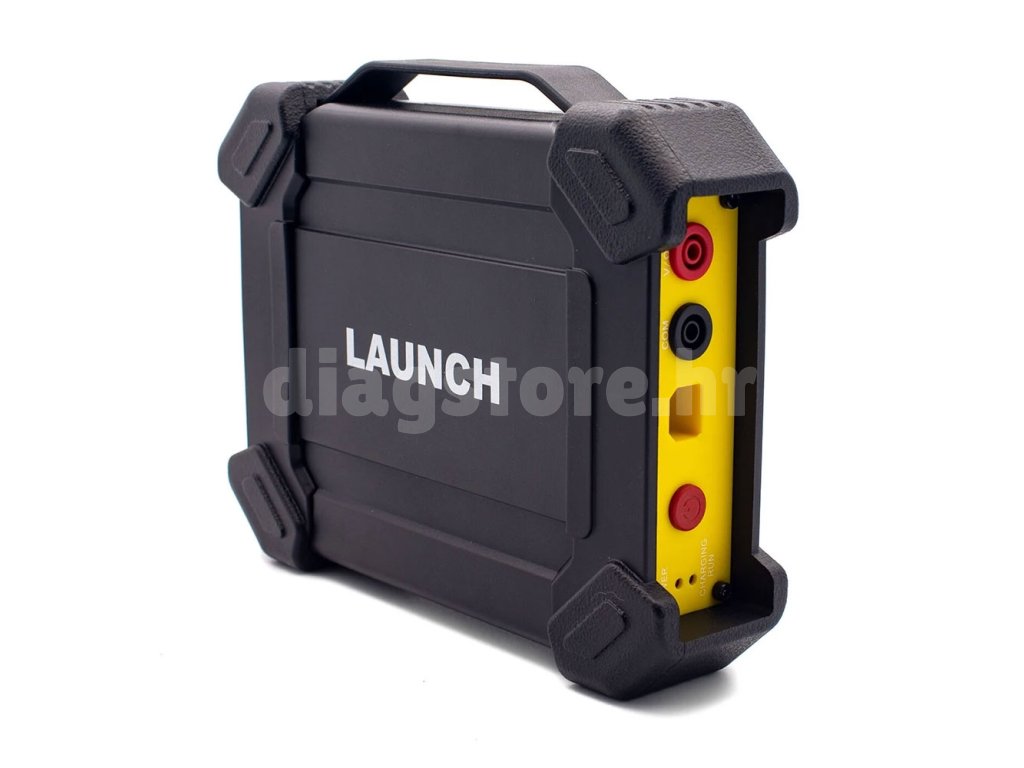

Launch S2-2 senzorske kutije

Product detailed description

Launch S2-2 Sensor Box je modul posebno dizajniran za dijagnosticiranje, testiranje i simuliranje većine kvarova senzora vozila. Uz njegovu pomoć, korisnici mogu jednostavno i brzo dijagnosticirati i simulirati senzor za brzo rješavanje problema s upravljačkom jedinicom. Uređaj također podržava funkcije multimetra. Pomoću ove funkcije korisnici mogu testirati napon, otpor i kapacitet. Modul se ne može koristiti samostalno, već se mora koristiti zajedno s dijagnostičkim alatima Launch koji su kompatibilni s ovim modulom, kao što su CRP919X BT, PROS V5.0, DYNO, V+, APEX, V+ Elite, PRO 5, PAD VII.

Glavne značajke

• Provjerava radi li sam ECU ili ne
• Podržava ručni unos podataka o napretku.
• Simulira radno stanje senzora bez zamjene dijelova
• Simulira neke posebne radne uvjete senzora bez zamjene dijelovi
• Može se koristiti kao multimetar za mjerenje otpora, AC/DC napona, kapaciteta, frekvencije i impulsnih signala itd.
• Jedan klik za ulazak u intuitivni izbornik senzora, aktuatora, definiranog/nacrtanog valnog oblika, vremenskog valnog oblika, multimetra, postavki sustava
• Mjerenje frekvencije

Senzor

Instrument je opremljen funkcijom "Senzor" koja je dizajnirana za mjerenje i određivanje vremena. Koristi se za simulaciju ulaznih signala elektroničkog upravljačkog sustava automobila, a računalo automobila prilagođava rad motora prema tim parametrima.

Akcijska poveznica

Koristi se za simulaciju izlaznog upravljačkog signala elektroničkog upravljačkog sustava automobila kako bi se procijenili radni uvjeti aktuatora automobila.

Multimetar

Pomoću ove funkcije korisnici mogu testirati napon, otpor i kapacitet.

Parametri

• Valni oblik: Postoji 9 valnih oblika koje možete odabrati: sinusni val naprijed, sinusni val natrag, pravokutni val naprijed, pravokutni val natrag, srednji napon, ravna linija, visoki/niski napon ravna linija, trokutasti val i trapezoidni val.
• Frekvencija: Postavite frekvenciju odabranog valni oblik.
• Amplituda: Postavite amplitudu odabranog valnog oblika.
• Pomak: Postavite pomak odabranog valnog oblika.
• Faza: Postavite fazu odabranog valnog oblika.
• Radni ciklus: Postavite radni ciklus odabranog valnog oblika.
• Sinkronizacija signala: Može uzrokovati istovremeni prijenos signala s kanala 1 i kanala 2.

Ručno renderiranje

• Ukupan broj okvira: 1-3 (opcionalno). Određuje ukupan broj izlaznih točaka
• Općenito, jedan valni oblik sastoji se od 100 točaka. Vrijednosti 1-3 označavaju da možete odabrati 100, 200 ili 300 točaka za stvaranje valnog oblika.
• Uredi okvir: koristi se za uređivanje okvira: Možete urediti jedan okvir ili urediti sve
• Valni oblik: Možete odabrati unaprijed postavljeni valni oblik i postaviti ga u područje za ručno crtanje.
• Frekvencija: Ako želite prikazati valnu duljinu, možete koristiti Frekvenciju: frekvenciju jednog okvira (za izlaz od 3 okvira, ukupna frekvencija je postavljena na frekvencija/3).
• Amplituda: Amplituda izlaznog valnog oblika
• Pomak: Pomak izlaznog valnog oblika
• Vremenski valni oblik: Ova se funkcija koristi za podešavanje vremenskog valnog oblika (radilica + bregasta osovina) motora.

Tehnički parametri

Modul senzora

• Broj kanala: 2
• Točnost: 1
• Raspon amplitude: 1: 0 - 20 V
• Maksimalna izlazna struja: 20 mA
• Unaprijed definirani frekvencijski raspon: 0 - 20 kHz
• Frekvencija impulsa pravokutnog signala: 0 - 15 kHz
• Radni ciklus pravokutnog signala: 0 - 100%
• Snaga: Izlaz simulatora senzora/maks. struja 20 mA (izlaz se napaja baterijom) - pogon solenoida, zavojnice paljenja/izlazna struja 2A (vanjsko napajanje)
• USB: USB2.0 tip B (s funkcijom punjenja i napajanja/5V)
• Podrška za simulaciju istosmjernog napona
• Podrška za simulaciju fiksne frekvencije
• Podrška za simulaciju unaprijed definiranih valnih oblika
• Podrška za simulaciju ručno crtanih valnih oblika
• Sučelje generatora signala: 2
• Priključak za vanjsko napajanje: 1
• Sučelje solenoida: 1
• Sučelje multimetara: 2
• Radna temperatura: 1: 0 °C - 50 °C
• Temperatura skladištenja: -30 °C - 70 °C

Multimetar

• DC napon: 0 V - 700 V
• AC napon: 0 V - 700 V
• Otpor: 0 Ω - 40 MΩ
• Kapacitivnost: 0 F - 100 µF (maksimalno vrijeme mjerenja 30 s)
• Dioda: 0 V - 1,5 V
• Detekcija kontinuiteta: Zvuci ispod 30 Ω

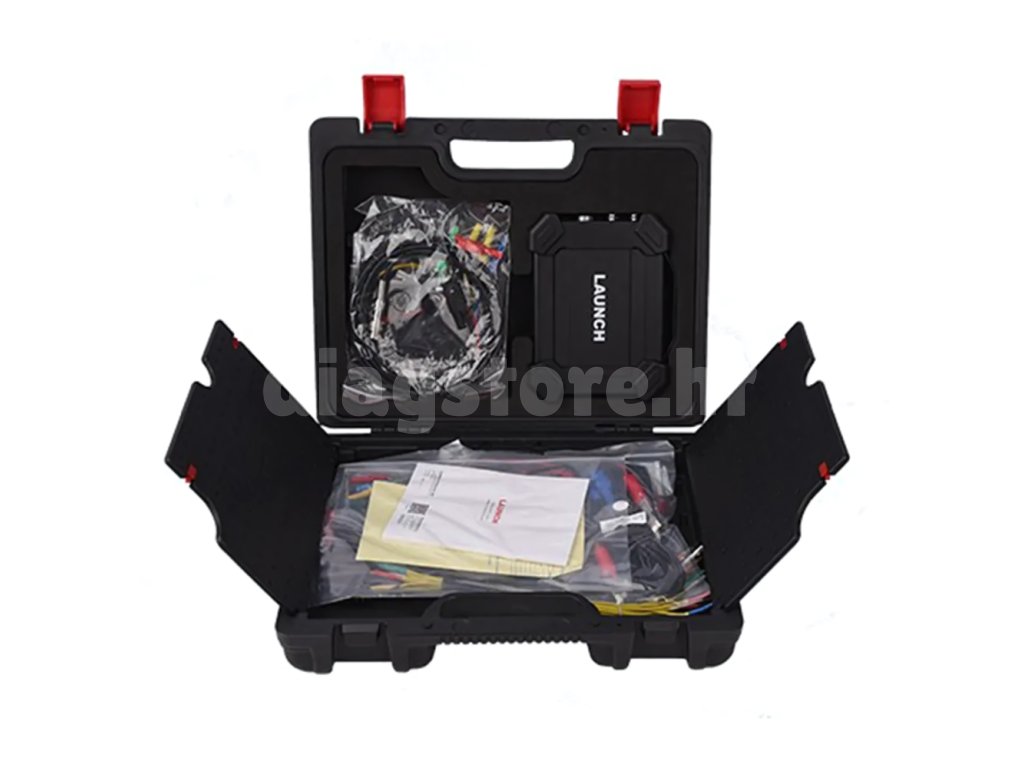

Sadržaj paketa

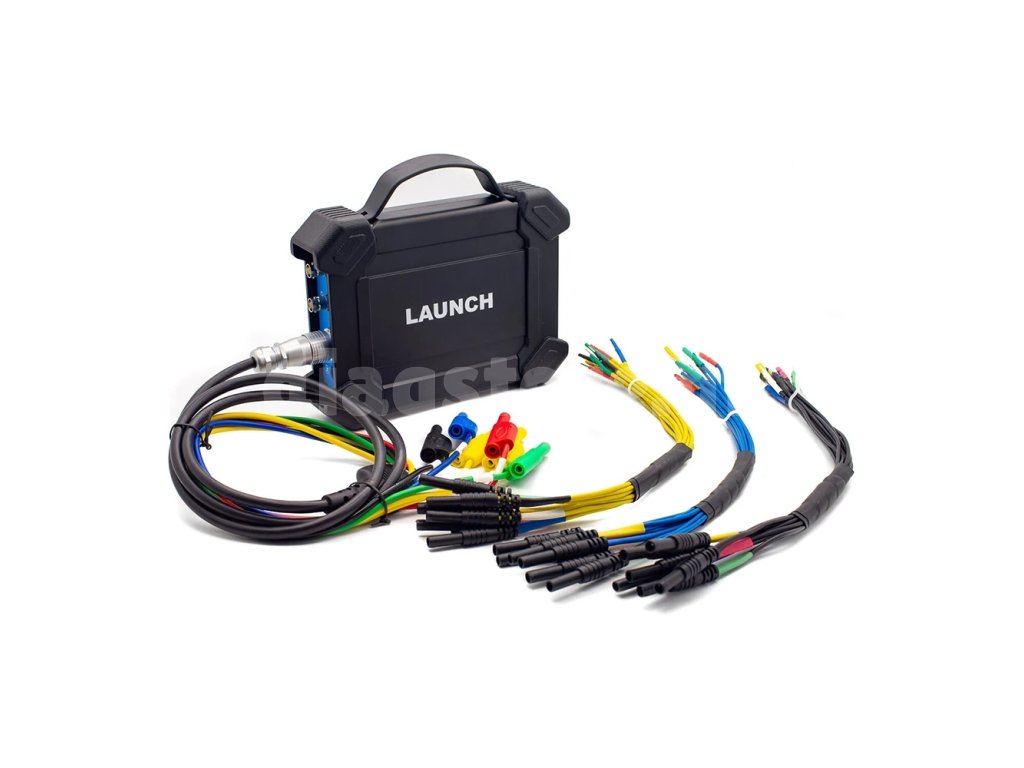

• Launch S2-2
• 2x HT30 mjerni kabeli
• 7-pinski adapterski kabel sučelja
• kabel s priključcima za bateriju
• USB kabel
• 3x 6-pinski razdjelni kabel
• 2x multimetarska mjerna olovka (crna + crvena)
• set mjernih sondi s kukom
• adapter za napajanje
