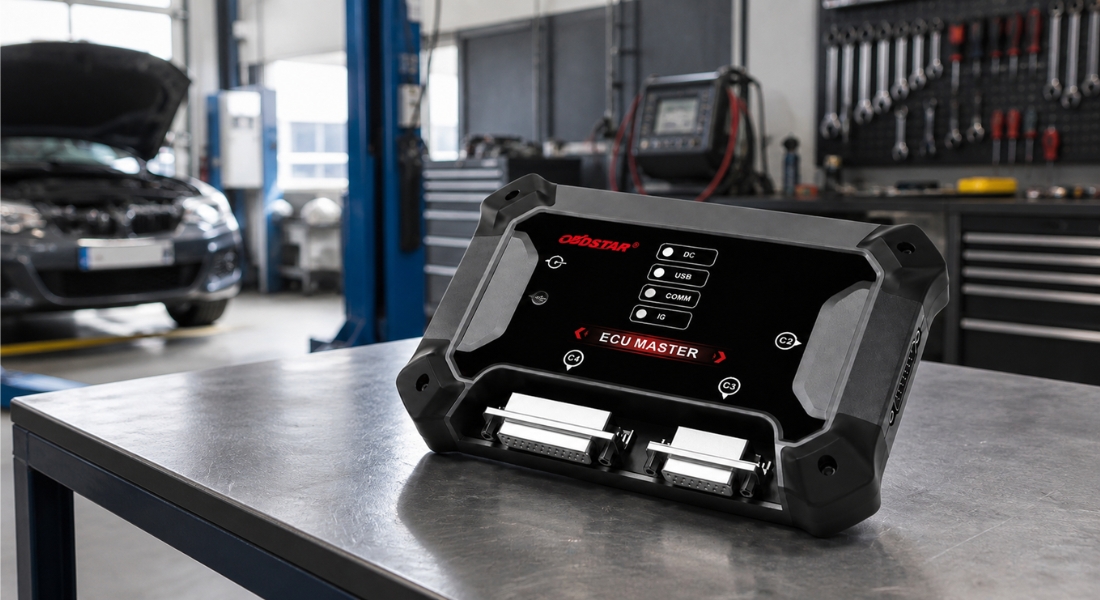

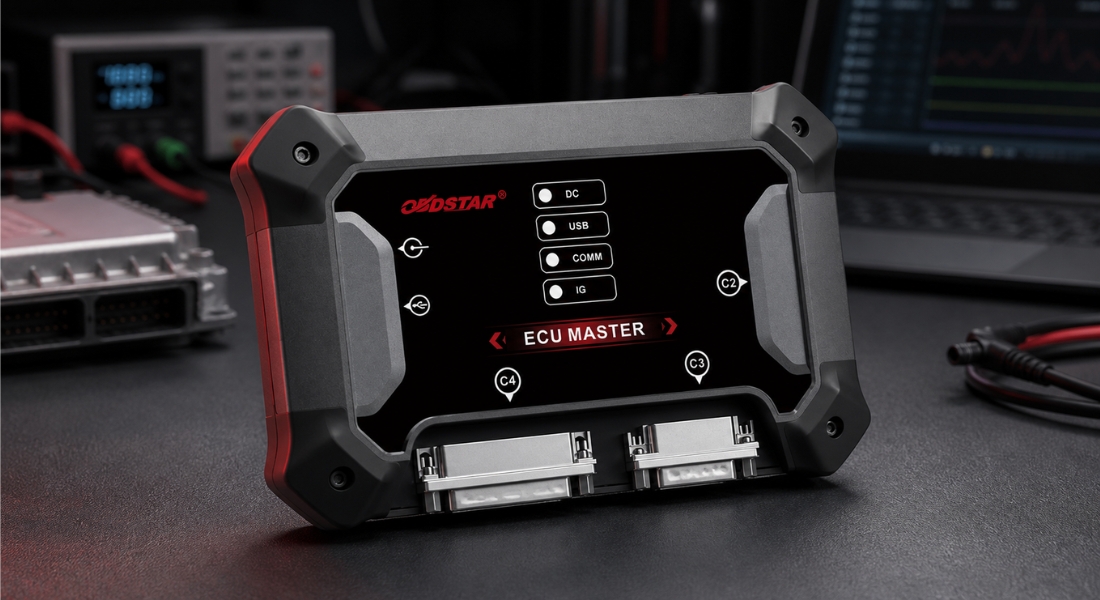

OBDStar ECU Master (HW)

Detaljan opis proizvoda

OBDStar ECU Master profesionalni je programator namijenjen radu s upravljačkim jedinicama osobnih automobila i električnih vozila. Ovisno o odabranoj licenci omogućuje čitanje, zapisivanje, sigurnosno kopiranje i kloniranje podataka upravljačkih jedinica ili obnovu podržanih SRS i airbag modula nakon nesreće. Uređaj podržava glavne načine komunikacije koji se koriste pri programiranju automobilskih upravljačkih jedinica, uključujući načine rada OBD, BENCH, BOOT, JTAG i BDM. Softver je namijenjen računalima s operacijskim sustavom Windows 10 ili novijim. Softver ECUMaster sadrži upozorenja na neispravne postupke koja pomažu smanjiti rizik od pogrešaka pri povezivanju i programiranju upravljačke jedinice. Za podržane ECU i airbag module dostupni su dodatni specijalizirani kabeli koji omogućuju izravno povezivanje bez ručnog spajanja pojedinačnih pinova. Uređaj se povezuje s računalom putem USB kabela. Pojedinačne operacije zatim se izvode putem preglednog programa OBDStar ECU Master.

Radi se samo o hardveru - odabranu softversku licencu A, B, C, D ili bilo koju kombinaciju možete dodati iznad na stranici, ovdje ili u košarici.

Dostupne licence

Za uređaj je potrebno dodatno kupiti licencu prema vašem izboru. Dostupne su sljedeće varijante:

• Varijanta A – Osobni automobili: programiranje i kloniranje upravljačkih jedinica osobnih i električnih vozila
• Varijanta B – Motocikli: čitanje, zapisivanje i kloniranje upravljačkih jedinica motora motocikala
• Varijanta C – Teretna vozila: programiranje i kloniranje upravljačkih jedinica teretnih vozila, autobusa i radnih strojeva
• Varijanta D – Airbag: obnova podržanih SRS i airbag jedinica nakon nesreće
• Varijanta Full - A+B+C+D

Varijanta A – Osobni automobili

Varijanta A namijenjena je programiranju upravljačkih jedinica osobnih automobila i odabranih električnih vozila. Podržava rad s upravljačkim jedinicama motora ECM, mjenjača TCM, karoserije BCM, a kod kompatibilnih električnih vozila i s baterijskim i upravljačkim jedinicama BMS i VCU.

Podržane funkcije

• čitanje i zapisivanje podataka jedinica ECM, TCM, BCM i odabranih BMS / VCU
• kloniranje jedinica i prijenos podataka između izvorne i zamjenske jedinice
• čitanje i zapisivanje Flash i EEPROM memorija
• automatska korekcija kontrolnog zbroja CheckSum
• čitanje i zapisivanje VIN-a
• Virgin Reset, personalizacija i prijenos podataka
• pretvorba i dešifriranje podataka imobilizatora
• IMMO OFF / ON
• čitanje i zapisivanje mapa upravljačkih jedinica
• otključavanje i zaključavanje podržanih ECU jedinica
• kalibracija senzora temperature rashladne tekućine kod podržanih jedinica
• kalibracija brojača kilometara i radnih sati ECU jedinice kod podržanih sustava

Varijanta B – Motocikli

Varijanta B namijenjena je radu s upravljačkim jedinicama motora motocikala. Podržane aplikacije uključuju odabrane jedinice marki Harley-Davidson, Honda, CFMOTO, Kawasaki i drugih proizvođača navedenih na aktualnom popisu podržanih vozila.

Podržane funkcije

• čitanje i zapisivanje podataka ECU jedinica motocikala
• čitanje i zapisivanje memorija podržanih jedinica
• kloniranje odabranih upravljačkih jedinica motora
• čitanje i zapisivanje VIN-a
• Virgin Reset podržanih jedinica
• resetiranje podatkovnog međuspremnika
• kalibracija brojača kilometara kod podržanih jedinica
• rad u načinu BENCH ovisno o vrsti upravljačke jedinice

Varijanta C – Teretna vozila

Varijanta C namijenjena je upravljačkim jedinicama teretnih vozila, autobusa, poljoprivrednih strojeva i druge teške mehanizacije. Podržava odabrane jedinice ECM, TCM i BCM marki Mercedes-Benz, Volvo, Scania, MAN, Iveco, Isuzu, Mitsubishi Fuso, Ford, John Deere, Kubota, Yanmar i drugih proizvođača.

Podržane funkcije

• čitanje i zapisivanje podataka jedinica ECM, TCM i BCM
• kloniranje podržanih upravljačkih jedinica
• čitanje i zapisivanje VIN-a
• Virgin Reset podržanih jedinica
• automatska korekcija kontrolnog zbroja CheckSum
• čitanje i zapisivanje mapa upravljačkih jedinica
• otključavanje i zaključavanje podržanih ECU jedinica
• IMMO OFF / ON
• kalibracija brojača kilometara kod podržanih sustava
• rad u načinima BENCH, BOOT, JTAG i BDM ovisno o vrsti jedinice

Varijanta D – Airbag

Varijanta D namijenjena je stručnjacima koji se bave popravcima SRS i airbag jedinica. Kod podržanih modula omogućuje očitavanje potrebnih podataka, uklanjanje pohranjenih zapisa o sudaru i obnovu jedinice nakon aktivacije sigurnosnog sustava za zadržavanje putnika.

Podržane funkcije

• čitanje i sigurnosno kopiranje podataka podržanih SRS i airbag jedinica
• uklanjanje pohranjenih podataka o sudaru nakon nesreće
• zapisivanje ispravljenih podataka natrag u upravljačku jedinicu
• obnova i popravak podržanih airbag modula
• čitanje i zapisivanje EEPROM, Flash ili DFlash memorija ovisno o vrsti jedinice
• radni postupci i informacije potrebne za pravilno povezivanje jedinice
• upozorenja na neispravan radni postupak

Dostupnost funkcije Crash Reset ovisi o konkretnom proizvođaču, oznaci airbag jedinice, korištenom procesoru i aktualnoj verziji softvera. Prije početka popravka preporučujemo provjeriti odgovarajući modul na aktualnom popisu podržanih jedinica.

Podržani načini povezivanja

• OBD – komunikacija i programiranje putem dijagnostičkog priključka vozila
• BENCH – rad s demontiranom jedinicom bez potrebe za njezinim otvaranjem
• BOOT – izravno čitanje i zapisivanje jedinice u servisnom načinu rada
• JTAG / BDM – rad s odabranim procesorima i memorijama putem izravnog povezivanja

Podržani komunikacijski protokoli

• CAN – ISO 11898
• ISO 15765
• SAE J1939
• J1708
• ISO 9141
• ISO 14230 – KWP2000
• SAE J1850
• ostali protokoli ovisno o vrsti upravljačke jedinice

Tehničke specifikacije

• Operacijski sustav: Windows 10 i noviji
• Radna temperatura: -10 °C do 55 °C
• Temperatura skladištenja: -20 °C do 70 °C
• Dimenzije: 176 × 115 × 31 mm

Sadržaj pakiranja

• OBDStar ECU Master (potrebno je dodatno kupiti softversku licencu prema vašem izboru)
• adapter za napajanje
• glavni kabel
• USB kabel
• BENCH kabel
• set spojnih kabela Jumper Wire
• produžni spojni kabel 3-in-1 Jumper
• multifunkcionalna ploča za čitanje i zapisivanje podataka C4-01
• adapter C4-10
• kabel W004
• kabel W005
• kabel W006
• upute za uporabu
