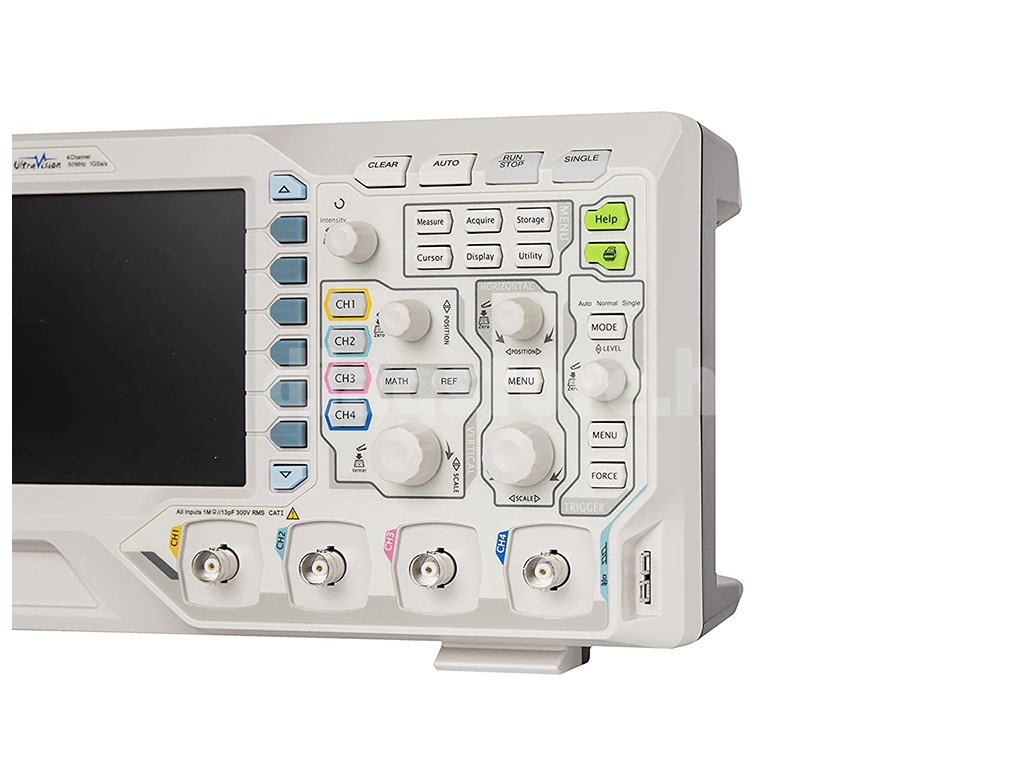

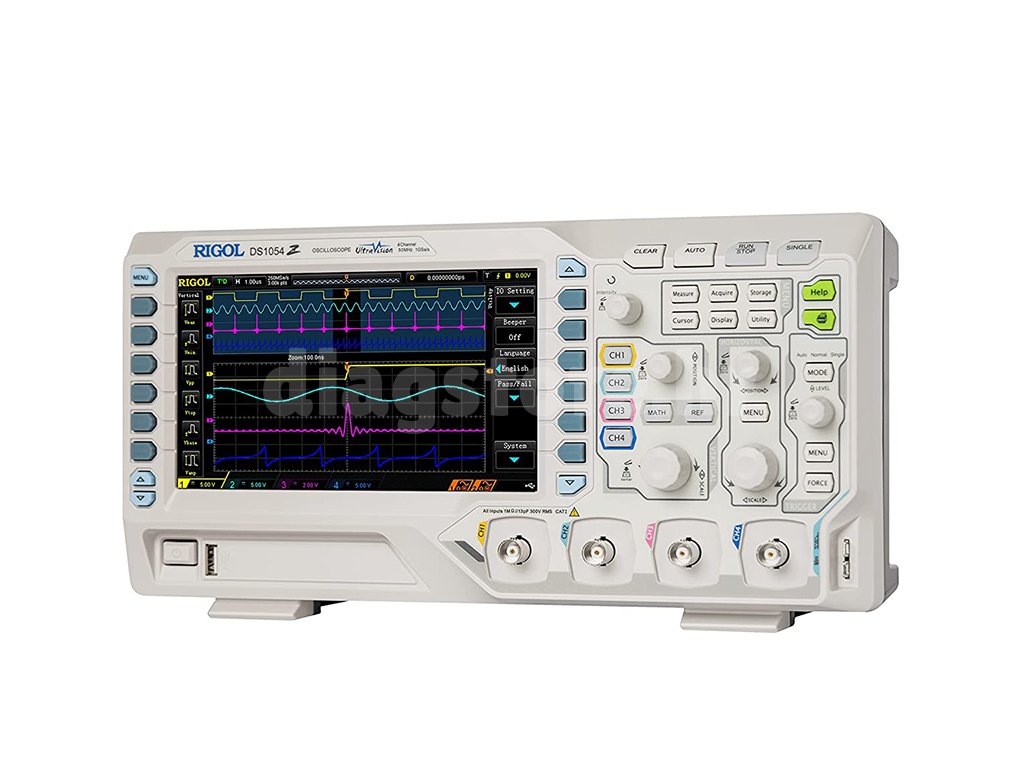

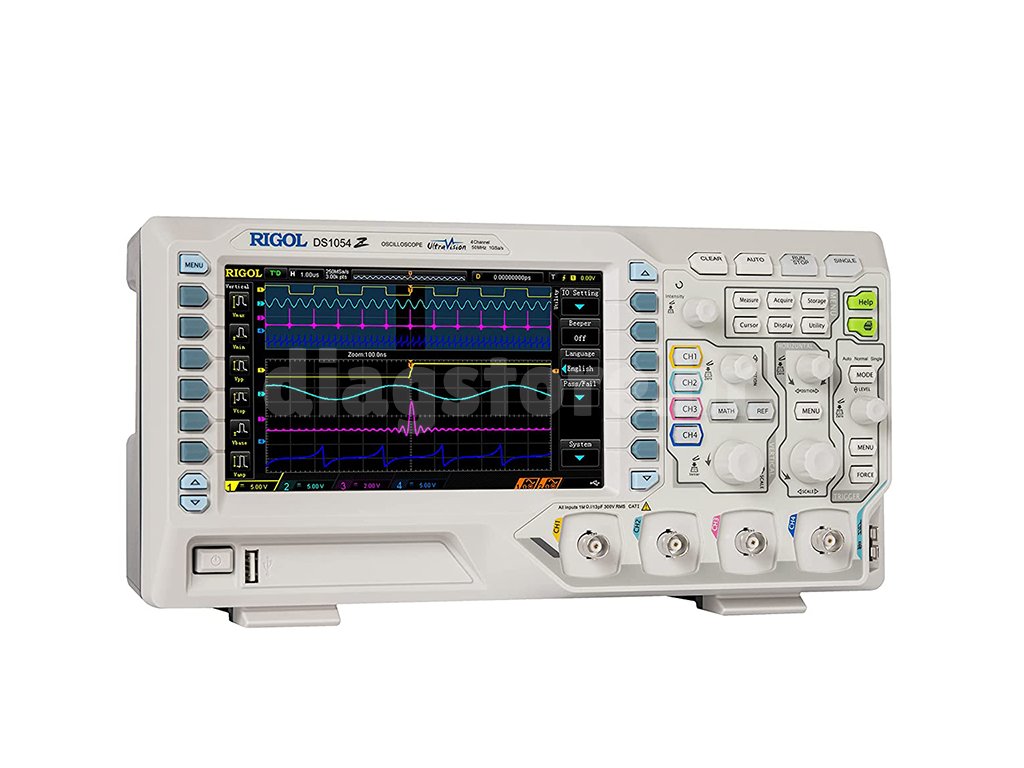

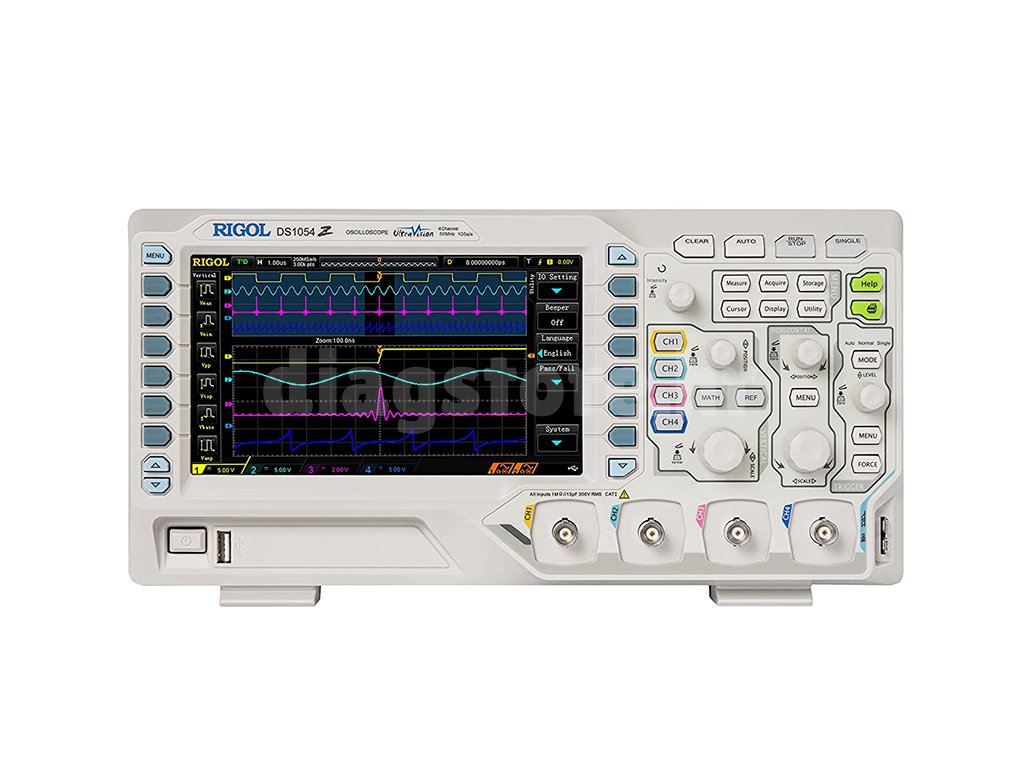

Rigol DS1054Z 4-kanalni osciloskop
Code: 1218Product detailed description
Rigol DS1054Z je 4-kanalni osciloskop s **frekvencijom uzorkovanja od 1GS/s** i memorijom od 12 milijuna točaka. S **frekvencijom osvježavanja od **30000 wfm/s**, moguće je brzo analizirati signal i pronaći sve probleme koji mogu biti prisutni u signalu. Propusnost modela podijeljena je s brojem aktivnih kanala, **250 MS/s** (4 aktivna kanala), 500 MS/s (2 aktivna kanala), **1** GS/s (1** **aktivni kanal)**. Memorija ovog uređaja je **24 Mpts** podijeljena između četiri kanala. Uređaj je opremljen USB sučeljem za prijenos podataka na računalo ili memorijsku karticu.
Ultra Vision tehnologija
Ultra Vision prikazuje preklapajući raspon signala ovisno o intenzitetu i pruža **dubinu memorije** do **24 Mpts** za detaljan prikaz signala.
Specifikacije
| Memorija | 24 Mpts (podijeljeno s brojem kanala). |
| Uzorkovanje brzina | 250 MS/s (4 aktivna kanala), 500 MS/s (2 aktivna kanala) 1 GS/s (1 aktivni kanal) |
| Prikaz | 7" TFT, 800x480 piksela, 160 000 boja |
| Ulazna impedancija | 1 MΩ |
| Broj kanala | 4 |
| Horizontalna skala (ulaz) | 5 ns/div - 50 s/div |
| Vertikalna osjetljivost (ulaz) | 1 mV/div - 10 V/div |
| A/D pretvarač | Rezolucija 8 bita |
| Maksimalni napon | CAT I 300 Vrms, CAT II 100 Vrms, prolazni prenapon 100Vpk |
| Vrijeme uključivanja | DS1104Z: 3,5 ns DS1074Z: 5 ns DS1054Z: 7 ns |
| Podrška za sondu | 0,1x - 1000x |
| Izmjerena vrijednost šuma | 1 mVpp (pri 100 ms, 1 mV/div, duljina snimanja: 3 Mpts) |

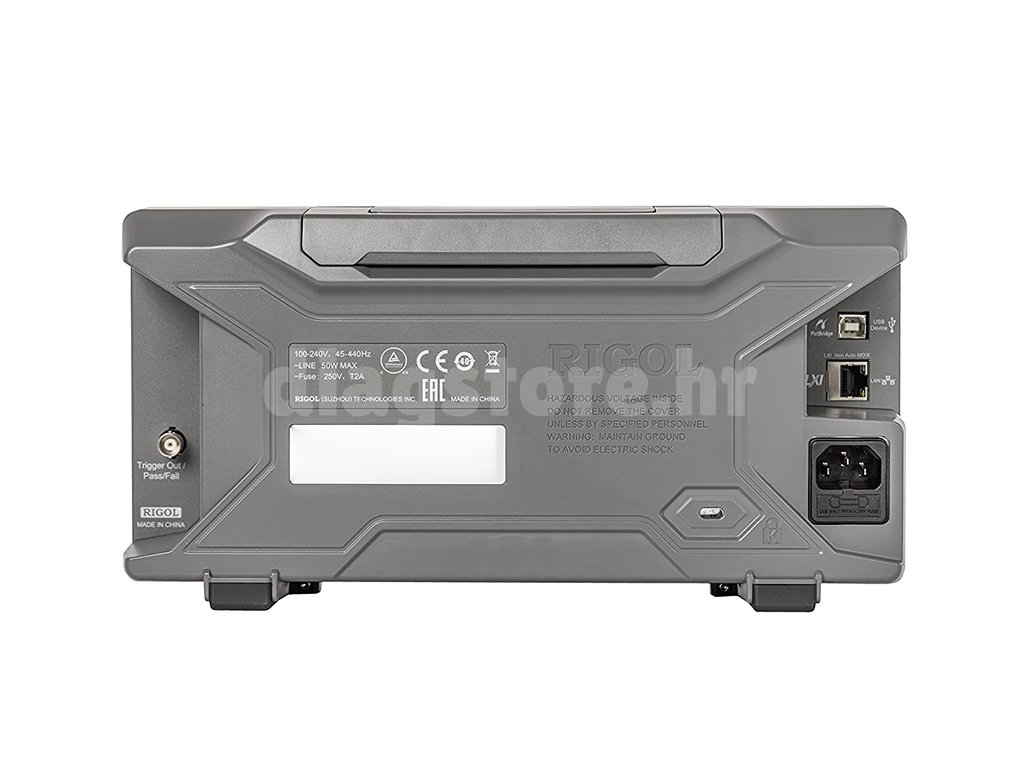

| Priključak | USB 2.0 Tip A, USB 2.0 Tip B, LAN |
| Težina (bez kutije) | 3,2 kg |
| Dimenzije | 313 x 161 x 122 mm |
Sadržaj pakiranja
- Osciloskop Siglent Rigol DS1054Z
- 4 1x/10x pasivne sonde (150 MHz, tip RP2200)
- USB kabel
- kabel za napajanje
- priručnik
