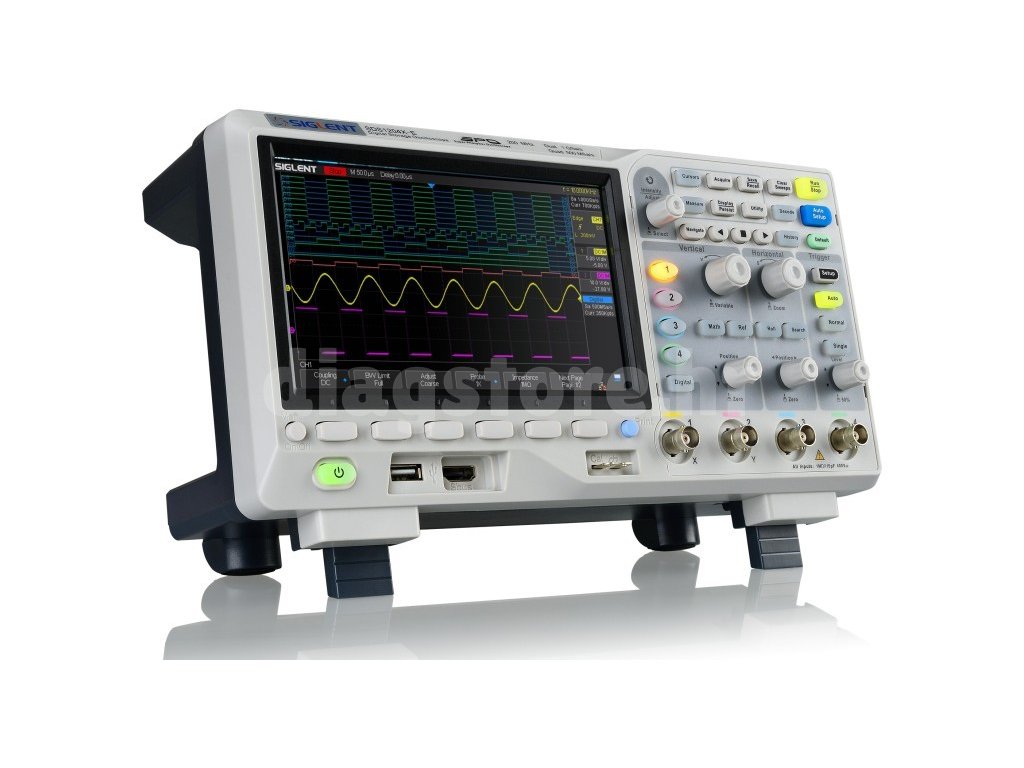

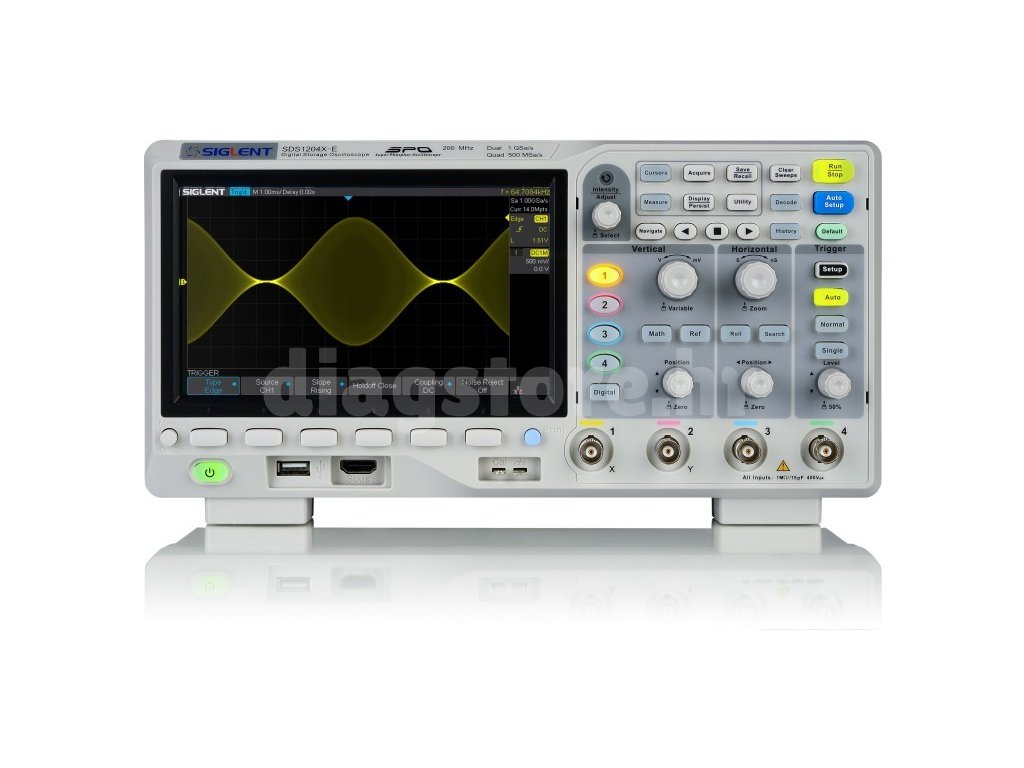

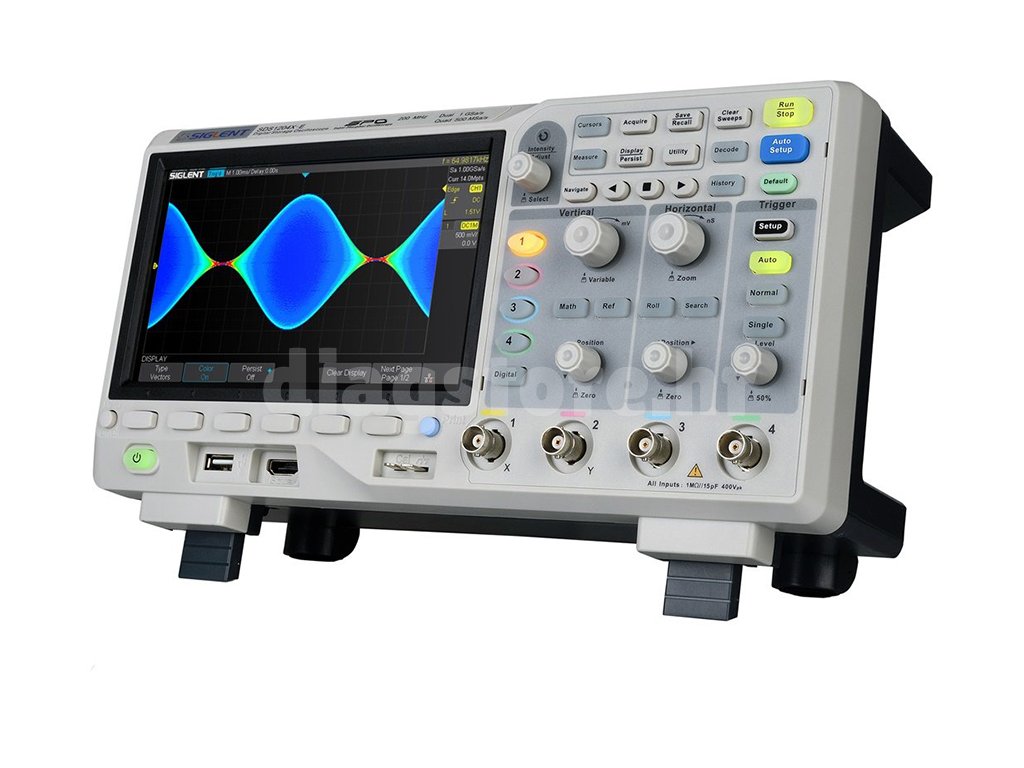

Siglent SDS1104X-E 4-kanalni osciloskop
Code: 1215Product detailed description
Ovo je model s četiri kanala iz serije "SDS1100X-E" koji može istovremeno mjeriti do dva kanala. Sonda ima dva ADC-a, tako da može istovremeno mjeriti na dva kanala bez gubitka brzine uzorkovanja. Ako su svi kanali aktivni, sonda i dalje ima 500MS/s po kanalu.S novim ažuriranjem softvera dodana je funkcija "bilježenja podataka"koja omogućuje mjerenje i bilježenje uzoraka brzinom do 1kSa/s tijekom nekoliko sati ili nekoliko dana.Ovaj model ima propusnost do 100 MHz i 14 Mpts na dva aktivna kanala ili 7 Mpts na četiri aktivna kanala.
Super Phospor
Osciloskop ima tehnologiju "Super Phospor" koja pruža visoku jasnoću signala i vrlo nisku razinu šuma. S ovom tehnologijom potrebno je samo 500 µV po grani. Ova tehnologija također uključuje kontinuirani prijenos signala neovisno o procesoru ili zaslonu, čime se otkrivaju pogreške koje nisu vidljive u normalnom rasponu. Standardno je uključena i sonda koja može dekodirati signale u rasponima l2C, SPI, UART, RS232, CAN i LIN.
Dodatni pribor
Za ovaj model opcionalno se može naručiti generator funkcija kako bi seproširio raspon s logičkim analizatorom od 25 MHz i 16 kanala. Ovo proširenje može se spojiti u bilo kojem trenutku putem USB sučelja.Sonda se također može spojiti na internet putempomoću internetskog kabela ili WiFi adaptera, koji se također može kupiti kao opcija. To omogućuje upravljanje nišanom putem web sučelja. Sondom se također može upravljati putem SCPI naredbi. Za individualnu ponudu kontaktirajte nas.
Specifikacije
| Propusnost | 100 MHz |
| Kanali | 4 |
| Memorija | 7 Mpts po kanalu (pri korištenju 4 kanala) 14 Mpts po kanalu (pri korištenju 2 kanala) |
| Vertikalna skala | 500 µV/div - 10 V/div |
| Horizontalna skala | 1 ns/div - 100 s/div |
| Slabljenje sonde | 0,1X, 0,2X, 0,5X, 1X, 2X, 5X, 10X......1000X, 2000X, 5000X, 10000X |
| Brzina ažuriranja frekvencije | 100.000 wfm/s (normalno), 400.000 wfm/s (sekvencijalni način rada) |
| Vrste okidača | Granica, Nagib, Širina impulsa, Prozor, Obrnuto, Interval, Zamračenje, Uzorak, Video |

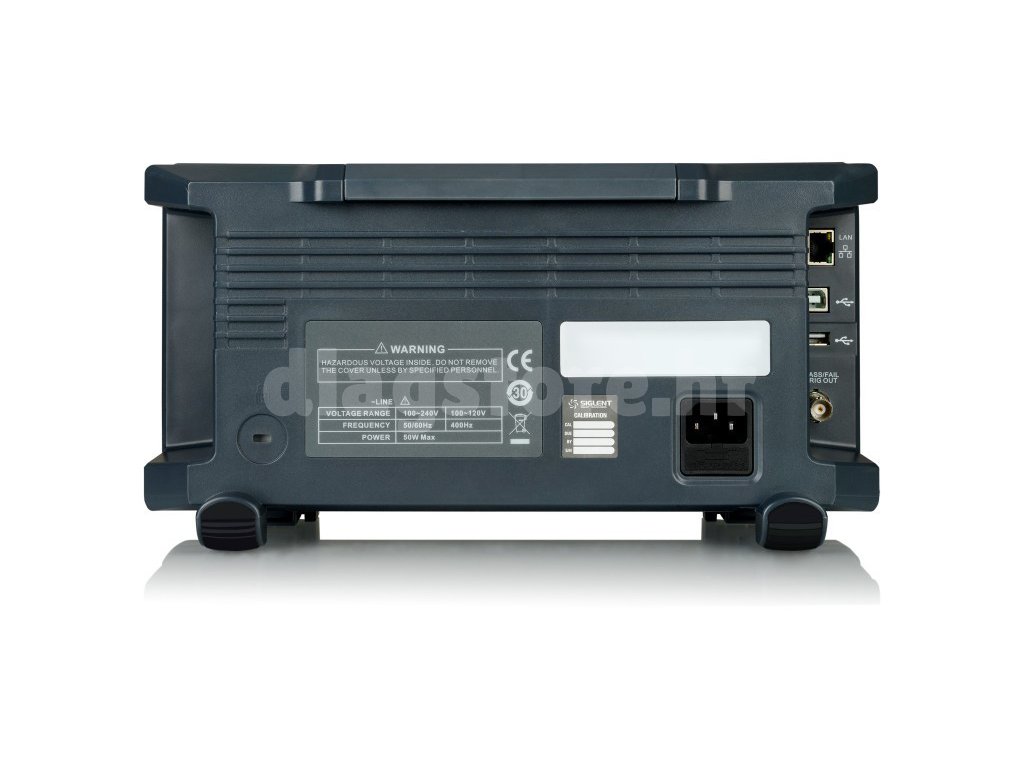

| Veza | USB host, USB uređaj, LAN, Prolaz/Neuspjeh, Izlaz okidača, Sbus (Siglent MSO), WiFi putem adaptera |
| Opcije dekodiranja | IIC, SPI, UART/RS232, CAN, LIN |
| Prikaz | 7" TFT LCD (800x400) |
| Dimenzije | 325 x 176 x 295 mm |
| Težina | 2,5 kg (3,5 kg s kutijom) |
Sadržaj pakiranja
- Osciloskop Siglent SDS1104X-E
- USB kabel
- 4 pasivne sonde
- certifikat
- kabel za napajanje
- ručno
